產品信息

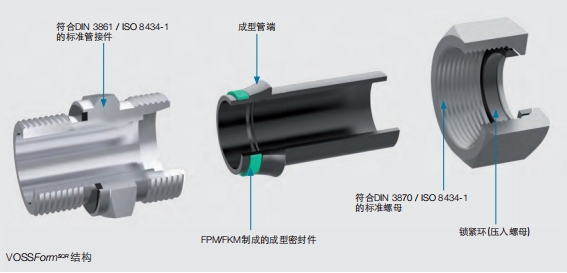

VOSSFormSQR管接頭系統以成熟的VOSS設計原理為基礎，通過創新設計滿足安全、質量、效益這些要求。
用VOSSForm100成型機在市場常見的液壓管端上形成VOSSFormSQR輪廓。通過軟密封個特種SQR功能螺母配合，實現簡便、高品質的連接。
02
產品特點
01
最高的承載能力和安全可靠性
在成型過程中可能會導致輪廓到管材處這一臨界區域材料變脆，而使用

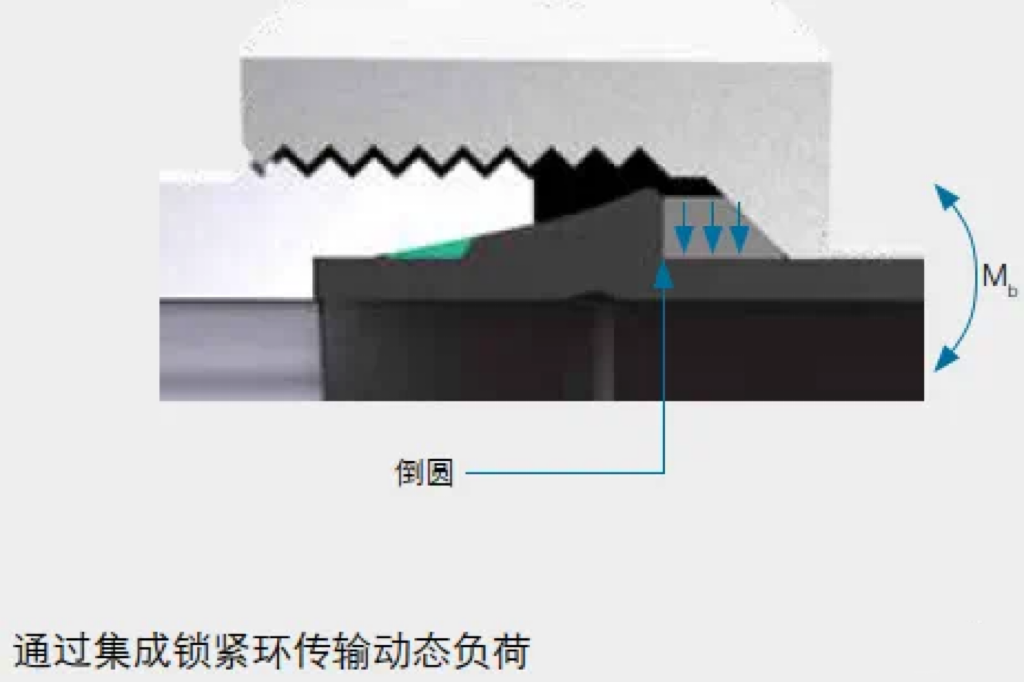

VOSSFormSQR系統可有效地緩解這個薄脆點。首先，經倒圓處理將切口效應減小到最低程度。其次，帶集成鎖緊環的SQR螺母在四周徑向加緊管材，吸收了臨界區域以外的動態負荷，從而提高承載能力和抗斷裂性。
02
通過安全止擋實現裝配安全

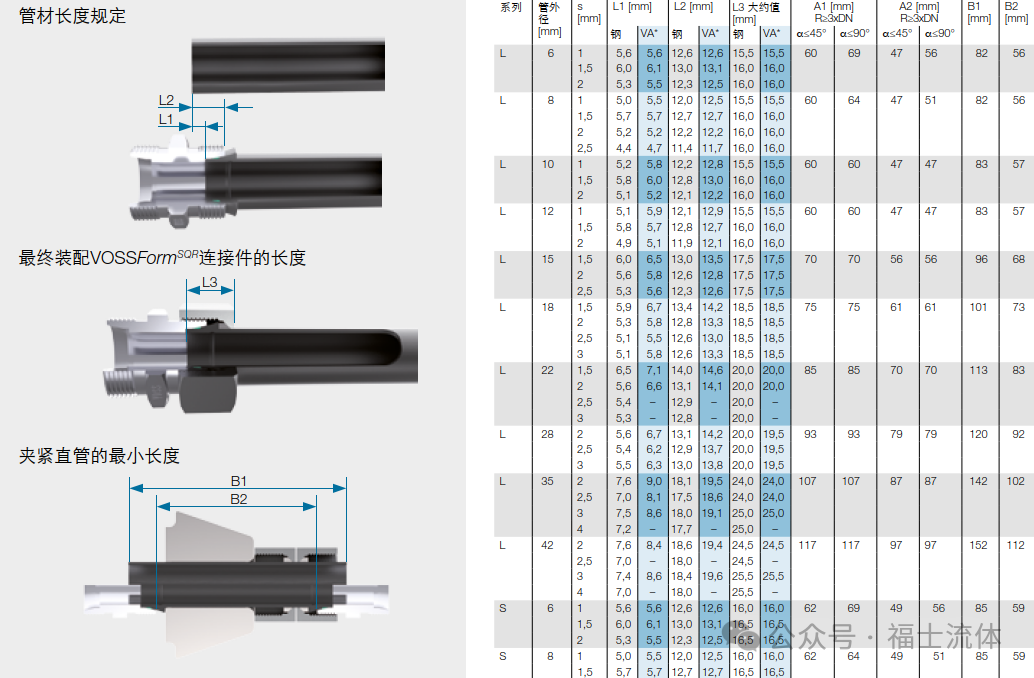

安全的裝配意味著安全可靠的連接。在VOSSFormSQR系統中，裝配時管材端面壓靠在DIN/ISO標準的管接頭底部，在擰緊螺母時，裝配結束可感覺到擰緊扭矩明顯增大，從而有效地避免了裝配不足或過裝配。此外，在裝配過程中，裝配長度會減少，成型的輪廓深深地插入24°錐體，確保了穩固的連接。
03
管材成型過程安全可靠

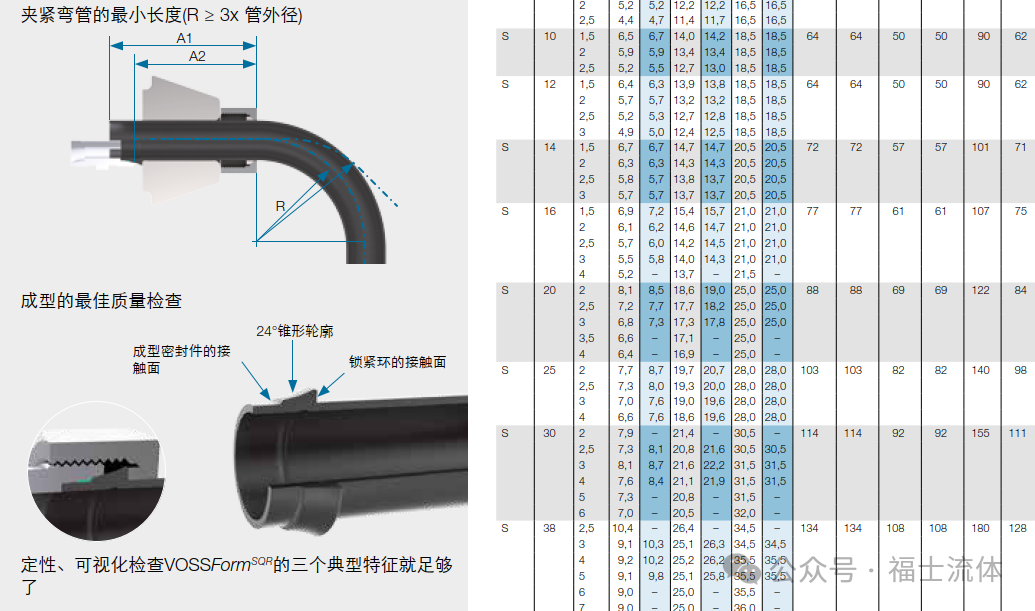

在成型使用VOSSFormSQR成型機進行成型加工非常簡便。將管端簡單推入至止擋塊，受控成型過程確保不會產生任何錯誤，成型模具上的內芯軸放置管材在成型區域內收縮，管材內徑保持不變，不會出現因凹入而造成壓力損失。
循環時間7至15秒，節省了裝配時間，在批量生產中尤其明顯。
04
通過軟密封確保密封性

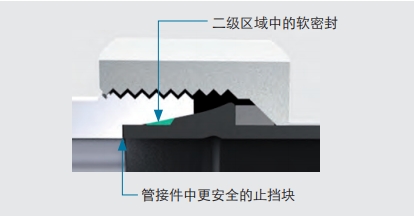

與純金屬相比，軟密封具有明顯優勢，它補償了機械能力下零部件松弛而造成的泄露并有效防止出汗效應。即使最嚴格的檢驗也能完全密封，連接的密封質量，確保整個產品的質量。
與ES-4卡套一樣，軟密封位于二級區域，最大限度地降低了密封處的靜態和動態載荷。管材端面的金屬初級節流裝置使壓力變化時負荷得到減弱，靜態負荷作用的時間被大幅延遲，通過這種設計保證長期穩定。
05
經濟效益
避免泄露、最少的裝配時間以及免維護精力和費用，這已經良好經濟性。低廉的材料成本、簡單的操作，使得VOSSFormSQR管接頭成為批量生產的優選解決方案。
06
完整的產品范圍
VOSSFormSQR系統基于標準零部件設計，因此，VOSS全系列DIN/ISO產品均可與VOSSFormSQR配合使用。
03

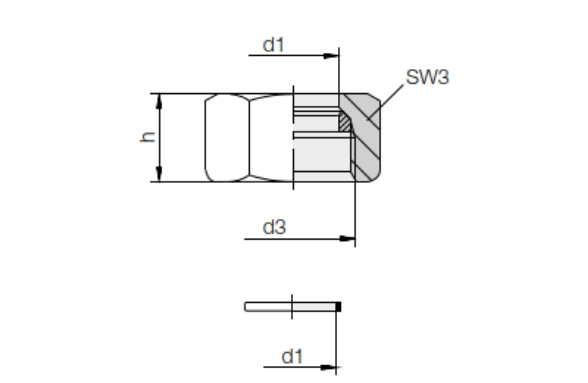

結構尺寸

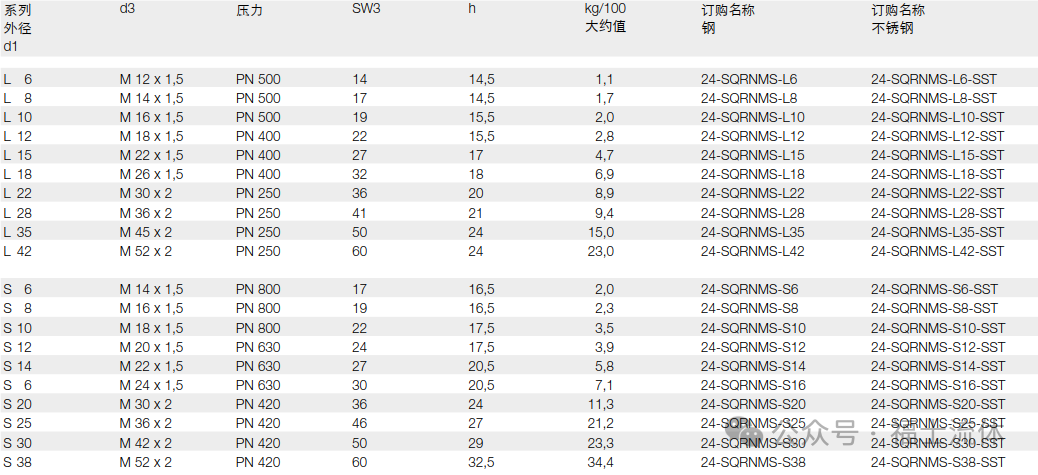

成套鋼組件/不銹鋼組件的組成如下：
- SQR功能螺母
- 成型密封件
